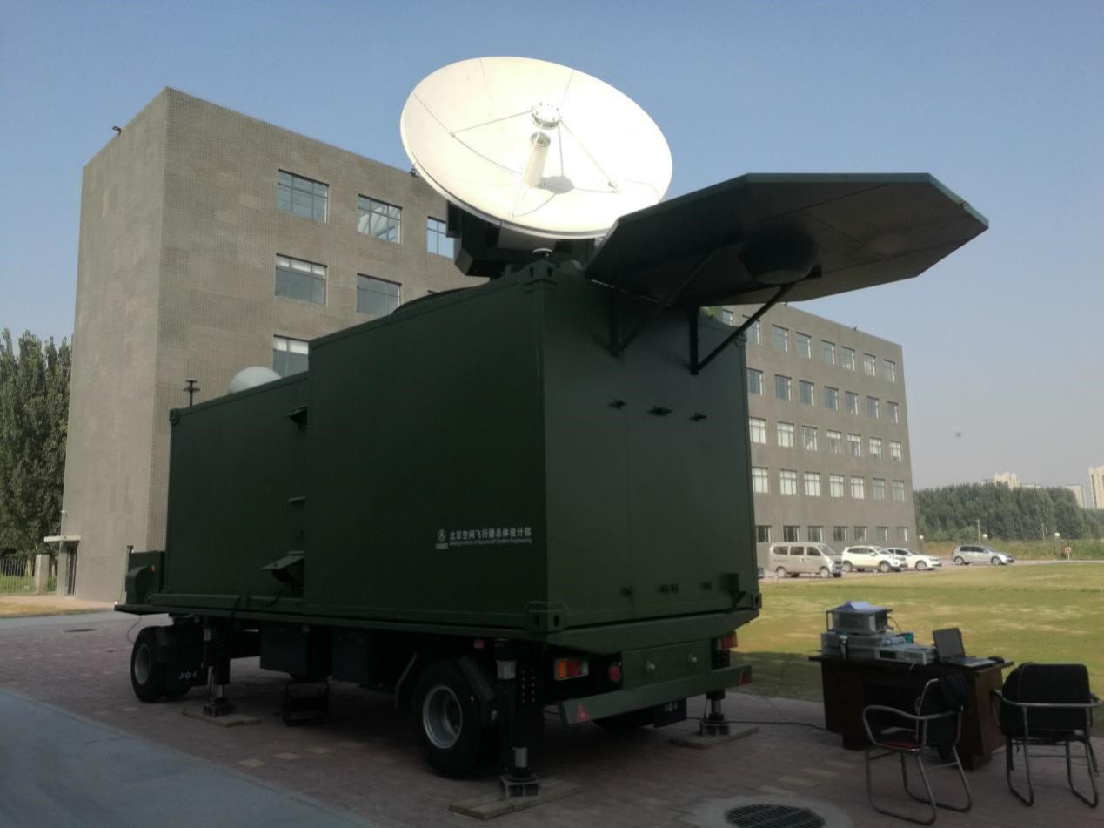

2.4m Ka波段车载遥测天线
Description:2.4m Ka波段车载遥测天线
产品图片
产品参数
a.工作频率:
1) f1左旋(发射或接收):25.XXGHz~25.XXGHz;
2) f2左旋(接收或发射):26.XXGHz ~ 26.XXGHz;
3) f3右旋(发射或接收):22.XXGHz ~ 22.XXGHz;
4) f4右旋(接收):18.XXGHz~19.XXGHz;
5) f5左旋(发射):27.XXGHz~ 29.XXGHz;
6) f6右旋(接收):25.XXGHz~ 26.XXGHz;
b.EIRP 和G/T值及天线口面至LNA或功放处的增益要求:
表1波束覆盖区内EIRP和G/T值以及天线口面至LNA或功放接口处增益要求
工作频段 | EIRP(dBW) | 功放功率(W) | G/T值(dB/K) | 低噪放NF(dB) | 波束覆盖区内增益(dBi)(LNA或功放输入、输出波导口) |
f4 | / | / | ≥21 | 2.3 | ≥48.5 |
f3 | ≥58 | 25 | ≥19 | 2.3 | ≥46.5 |
f1 | ≥58 | 25 | ≥19 | 2.3 | ≥46.5 |
f2 | ≥58 | ≥19 | |||
f5 | ≥62 | 40 | / | / | ≥50 |
27~27.5 | ≥61 | 32 | / | / | ≥50 |
f6 | / | / | 21 | 2.3 | ≥50 |
注:波束覆盖区:满足天馈单元发射EIRP和接收G/T值要求的波束覆盖区为以天线机械轴为中心的圆锥形覆盖区,覆盖区半锥角在f1、f2、f3为0.2°,在f4、f5、f6为0.16°。
c. 端口数量:7个,按工作频率从低到高顺序分别记为X1G、X2G、X3G、 X4G、X5G、X6G、X7G:
d. 端口形式:
1) 自检天线、功放的输入及LNA输出端口均为K(2.92)-F;
2) 馈电网络与功放和LNA之间的连接接口为B形法兰的波导接口,具体要求为 f1、f2、f5端口为BJ260;f3、f4、f6端口为BJ220
e. 端口驻波比:天馈单元各端口驻波比不大于1.5
