Product Model
4.5m X波段集装箱站天线
Description:4.5m X波段集装箱站天线

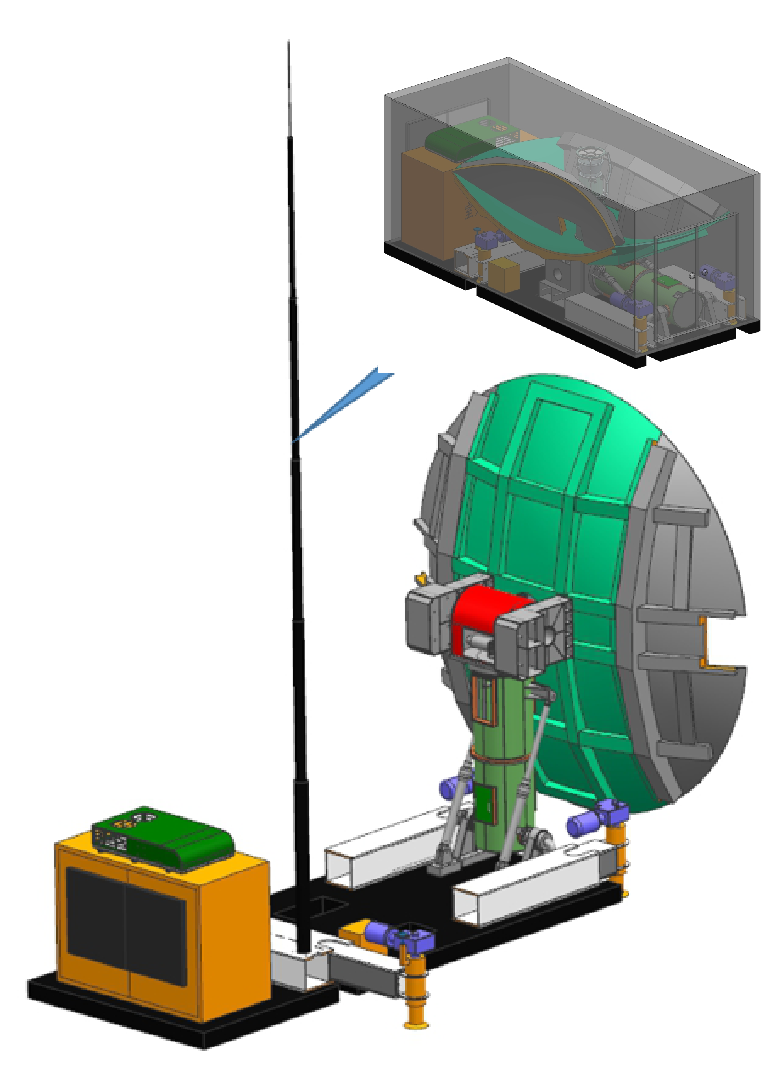

产品图片
产品参数
天线口径 | 4.5m 环焦天线 | |||
工作频段 | X频段:7145-7250MHz(发射) | |||
X频段:7900-9000MHz(接收) | ||||
天线增益 | X频段:接收:≥49.3+20lg(f/f0)dBi, f0=8450MHz。 发射:≥48.2+20lg(f/f0)dBi, f0=7200MHz。 | |||
天线噪温 | X频段:Tx≤100K(场放入口测试) | |||
极化方式 | X频段接收:左、右旋圆极化同时 | |||
X频段发射:左、右旋圆极化分时可控 | ||||
X频段跟踪:左、右旋圆极化分时可控 | ||||
第一旁瓣 | ≤-14dBi | |||
轴比 | X频段≤1.0dB | |||
驻波 | X频段≤1.35 | |||
收发隔离度 | ≥85dB | |||
和差隔离度 | S频段≥30dB | |||
差波束零深 | ≥35dB | |||
天线驱动性能 | 方位 | 俯仰 | 第三轴+起卧 | |
工作范围 | 0°~±355° | -1°~181° | 0°~±7° | |
最大角速度 | 20°/S | 15°/S | ||
最大角加速度 | 10°/S² | 10°/S² | ||
跟踪精度 | X频段优于1/10倍半功率波束宽度 | |||
指向精度 | X频段优于1/5倍半功率波束宽度 |
