Product Model

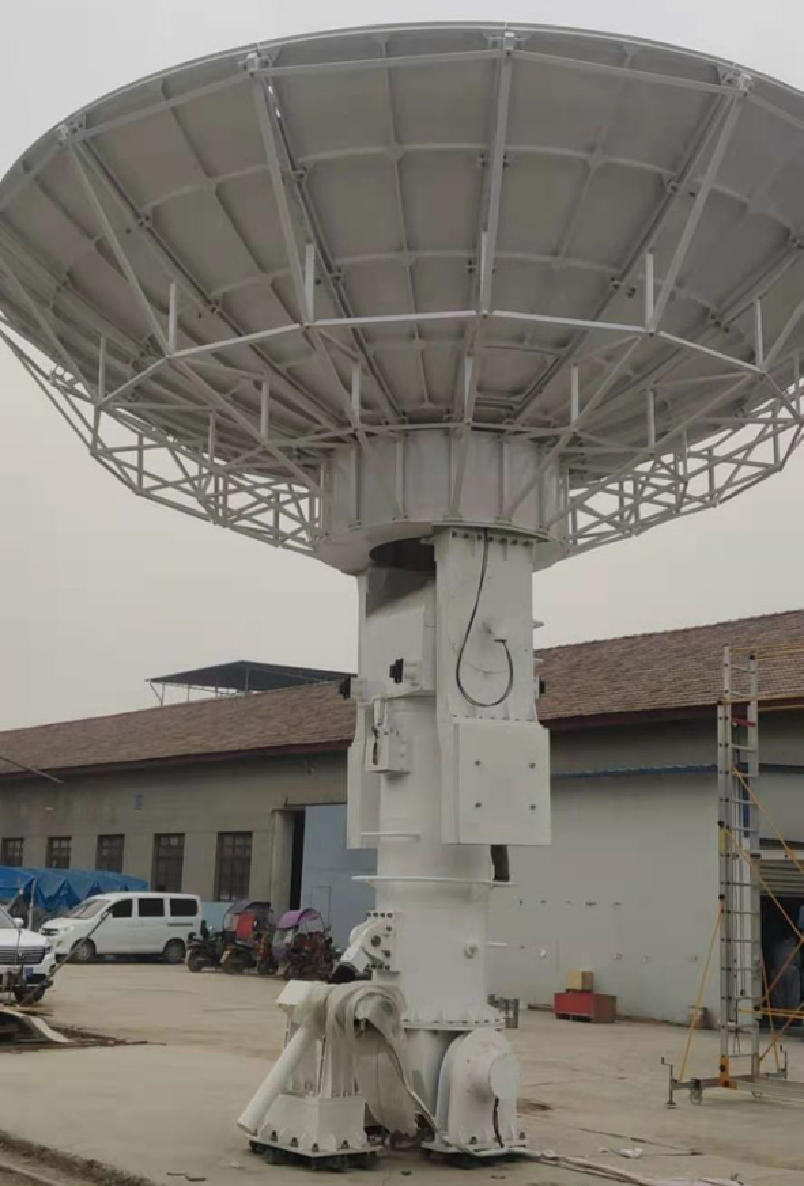

7.3m L/X波段固定站天线

Description:7.3m L/X波段固定站天线

Product Description



产品参数


天线口径

7.3m 环焦天线

工作频段

L频段:1670-1710MHz(接收)

X频段:7700-9000MHz(接收)

天线增益

L频段:接收:≥38.32+20lg(f/f0)dBi, f0=1700MHz。(到滤波器输出口)

X频段:接收:≥52.9+20lg(f/f0)dBi, f0=8450MHz。(到滤波器输出口)

天线噪温

L频段:Tl≤120K(滤波器出口测试)X频段:Tx≤100K(滤波器出口测试)

极化方式

L频段接收:左、右旋分时可控

X频段接收:左、右旋同时

第一旁瓣

≤-14dBi

轴比

L频段≤1.2dB     X频段≤0.7dB

驻波

L频段≤1.6    X频段≤1.35

收发隔离度

≥90dB

和差隔离度

X频段≥30dB

差波束零深

≥35dB

天线驱动性能


方位

俯仰

第三轴

工作范围

0°~±350°

0°~180°

0°~±7°

最大角速度

20°/S

15°/S


最大角加速度

10°/S²

10°/S²


跟踪精度

X频段优于1/10倍半功率波束宽度

指向精度

X频段优于1/5倍半功率波束宽度
